周節制

槽型

MXL

XXL

XL

L

H

XH

XXH

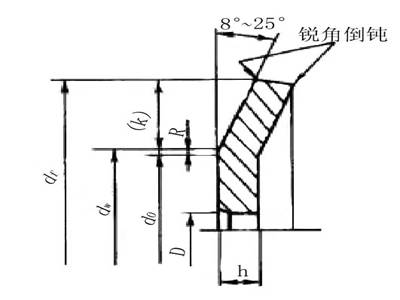

擋圈最小高度K

0.5

0.8

1.0

1.5

2.0

4.8

6.1

擋圈厚度h

0.5~1.0

0.5~1.5

0.5~1.5

1.0~2.0

1.5~2.5

4.0~5.0

5.0~6.5

帶輪外徑d0

見各型號附表

擋圈彎曲處直徑dw

dw=do+(0.38±0.25)

擋圈外徑df

df=dw+2K

模數制

模數

1

1.5

2

2.5

3

4

5

7

10

Kmin

0.5

1

1.5

2

3

5

6

h

0.5~1

1.0~1.5

1.0~2.0

1.5~2.5

2.5~4

4~5

5~6.5

特殊節距

槽型

T2.5

T5

T10

T20

擋圈最小高度K

0.8

1.2

2.2

3.2

擋圈彎曲處直徑dw

dw=do+(0.38±0.25)

擋圈外徑df

df=dw+2K

圓弧齒

槽型

3M

5M

8M

14M

20M

擋圈最小高度K

2.0~2.5

2.5~3.5

4.0~5.5

7.~7.5

8.0~8.5

R=(dw~do)/2

1

1.5

2

2.5

3

擋圈厚度h

1.5~2.0

1.5~2.5

2.5~3.

3.0~3.5

帶輪外徑do

各型號附表

擋圈彎曲處直徑dw

dw=do+2R

擋圈外徑df

df=dw+2K

兩軸傳動

(1)
(1) 一般推薦小帶輪兩側均設擋圈,大帶輪兩側不設,如圖a

(2)  (2) 也可在大小帶輪的不同側面各裝單側擋圈,如圖b

(3)當軸間距a＞8df

大小輪兩側均設擋圈

(4)帶輪軸線垂直水
平面時

大小輪兩側均設擋圈，或至少主動輪兩側與從動輪下側設擋圈如圖c

多軸傳動

(1)每隔一個輪兩側設擋圈，被隔的不設

(2)
(2)或每個輪的不同側設擋圈
